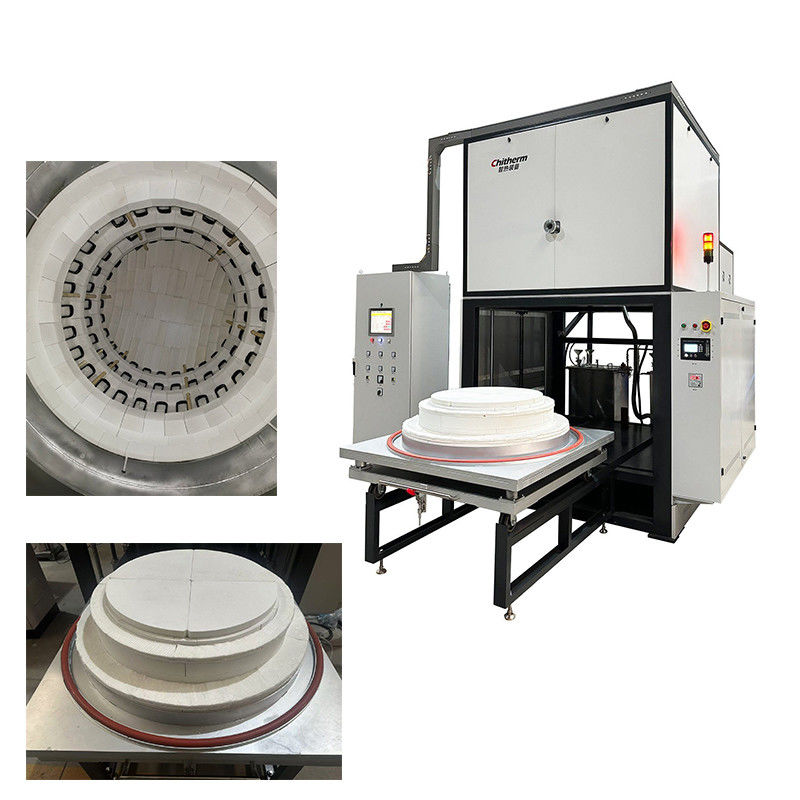

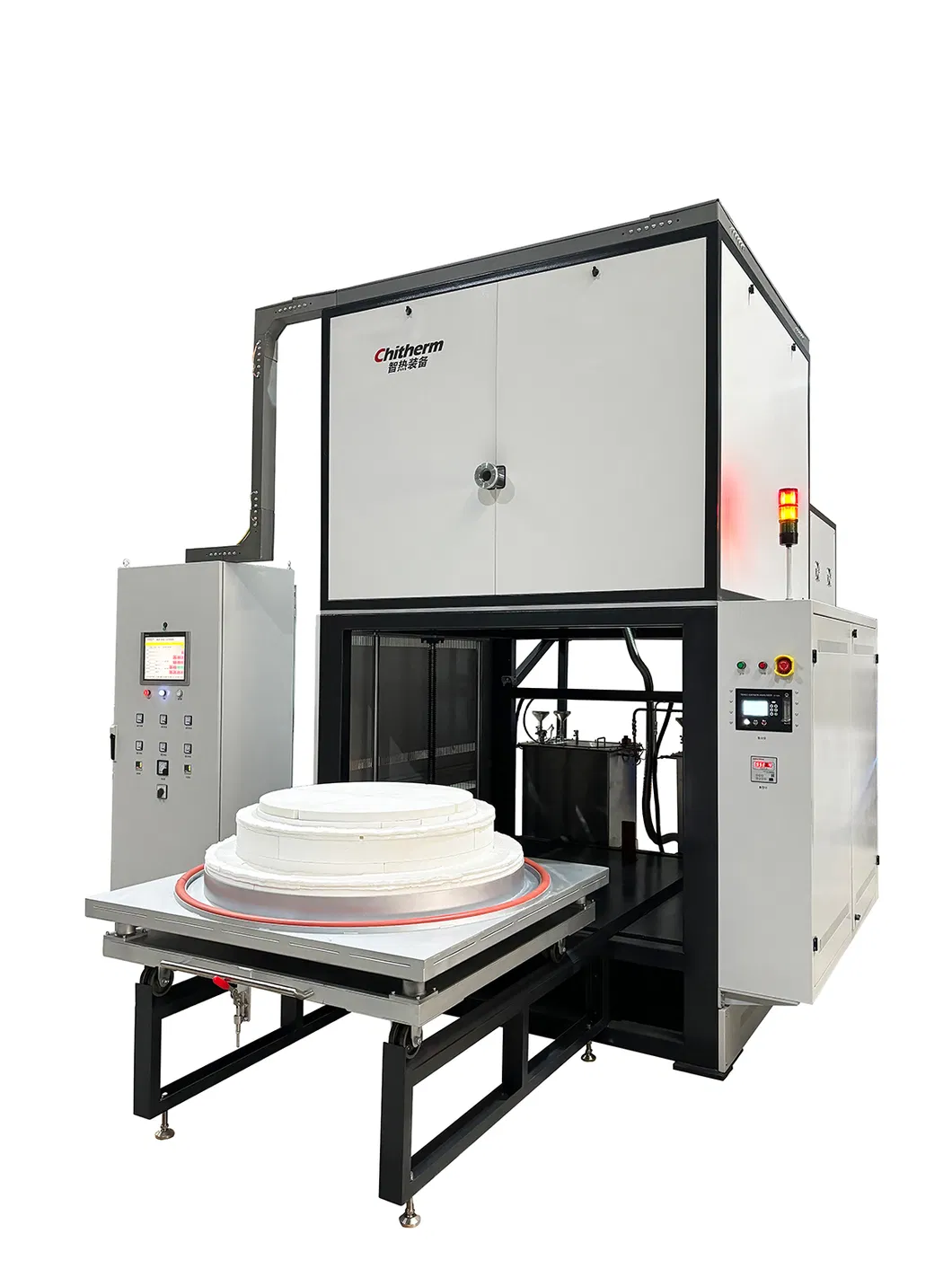

Bf220-17nh Ατμόσφαιρα υψηλής θερμοκρασίας Φούρνος καμπάνιας Φούρνος συντριβής

1Εφαρμογή:


Χρησιμοποιείται κυρίως στη διαδικασία συγσυσσωμάτωσης υψηλής θερμοκρασίας υποστρώματος αλουμινίου και λιπασμάτων μετάλλων (HTCC) σε ατμόσφαιρα αζώτου-υδρογόνου.

3Τεχνικές προδιαγραφές και βασική διαμόρφωση

• 3.1 Ονομαστική θερμοκρασία:1600°C
• 3.2 Μέγιστη θερμοκρασία1650°C
• 3.3 Λειτουργικό μέγεθος:Φ750 × 500
• 3.4 Θερματικό στοιχείο:Θερμαντήρας με μολυβδένιο
• 3.5 Ατμόσφαιρα διαδικασίας:Αζώτο/υδρογόνο: μία γραμμή αζώτου, μία γραμμή υδρογόνου, με τη δυνατότητα υγρασίας του μικτού αερίου μετά την ανάμειξη αζώτου-υδρογόνου.
• 3.6 Προϋποθέσεις παροχής υδρογόνου:Η παροχή υδρογόνου δεν μπορεί να γίνει εάν η περιεκτικότητα σε οξυγόνο υπερβαίνει τα 20 ppm· εάν η περιεκτικότητα σε οξυγόνο υπερβαίνει τα 20 ppm κατά την παροχή υδρογόνου, η παροχή υδρογόνου διακόπτεται αυτόματα.
• 3.7 Θερμοκρασία νερού υγρασίας:≤ 80°C
• 3.8 Περιοχή σημείου δροσιάς:-20 έως 60°C
• 3.9 Σταθερότητα ελέγχου θερμοκρασίας:±1°C, με λειτουργία αυτόματης ρύθμισης PID.
• 3.10 Ομοιότητα θερμοκρασίας:Καλύτερη από ±5°C (ελέγχεται σε θερμοκρασία 1600°C επί 2 ώρες σε άδειο φούρνο).
• 3.11 Θερμοσύνδεσμος ελέγχου θερμοκρασίας:Τύπος Β
• 3.12 Θέματα ελέγχου θερμοκρασίας:Τρεις ανεξάρτητες ζώνες θέρμανσης από πάνω προς τα κάτω, με τρία ανεξάρτητα σημεία ελέγχου θερμοκρασίας.
• 3.13 Τμήματα ελέγχου θερμοκρασίας:19 × 19 τμήματα
• 3.14 Μέθοδος ψύξης:Εξωτερική ψύξη με νερό, με τρεις ζώνες ψύξης με νερό: άνω, μεσαία και κατώτερη.
• 3.15 Παρακολούθηση πίεσης:Μεταδότης πίεσης για την πραγματική παρακολούθηση της πίεσης του κλιβάνου.
• 3.16 Πεδίο πίεσης:5000 έως 15000Pa
• 3.17 Ανίχνευση κενού:Μετρητής κενού για την ανίχνευση του επιπέδου κενού του κλιβάνου, με ψηφιακό μετρητή κενού που εμφανίζει την τιμή κενού.
• 3.18 Προστασία από έκρηξη:Αυτόματο άνοιγμα της βαλβίδας εξάτμισης όταν η πίεση του κλιβάνου υπερβαίνει την καθορισμένη τιμή.
• 3.19 Καμινάδα εξάτμισηςΜία πύλη εξάτμισης με συσκευή ανάφλεξης.
• 3.20 Προστασία συναγερμούσυναγερμοί για υπερθερμοκρασία, σπατάλη θερμοσύνδεσης, διαρροή, σπατάλη θερμαντήρα, υπερφόρτωση κινητήρα, χαμηλή στάθμη νερού στον ενυδατήρα, χαμηλή πίεση, χαμηλή πίεση νερού ψύξης και ενεργοποίηση UPS,με συναγερμό υπερθερματισμού και προστασία από απενεργοποίηση.
• 3.21 Μέγιστη ισχύς θέρμανσης:120 kW
• 3.22 Ενέργεια μονόκλισης του κλιβάνου αδρανής λειτουργίας:≤ 60 kW
• 3.23 Δυνατότητα θέρμανσης:RT1200oC ≤5oC/min, 1200oC ≤1600oC ≤3oC/min
• 3.24 Αύξηση της επιφανειακής θερμοκρασίας:< 35oC
• 3.25 Βάρος εξοπλισμού:Περίπου 3500Kg
• 3.26 Εξωτερικές διαστάσεις αναφοράς:2240 × 2900 × 3000 mm (W × H × D, εκτός από το ντουλάπι ελέγχου), με την επιφύλαξη των τελικών προδιαγραφών του προϊόντος.
• 3.27 Εξωτερικό χρώμα:Ελαφρύ γκρι

5.Συνήθιστες συνθήκες λειτουργίας

• 5.2.1 Περιβαλλοντικές συνθήκες:Θερμοκρασία 0~40oC, υγρασία ≤80% RH, χωρίς διαβρωτικά αέρια, χωρίς ισχυρή αναταραχή του αέρα.
• 5.2.2 Συνθήκες αζώτου:Αζώτο, καθαρότητα 99,999%, πίεση πηγής 0,2 έως 0,4 MPa, κατανάλωση 4 έως 12 m3/h.
• 5.2.3 Συνθήκες υδρογόνου:Πίεση πηγής 0,2 έως 0,4 MPa, κατανάλωση 4 έως 12 m3/h.
• 5.2.4 Συνθήκες πηγής αερίου ισχύος:Καθαρός, ξηρός, χωρίς λάδι συμπιεσμένος αέρας, πίεση 0,4 ~ 0,8Mpa.
• 5.2.5 Συνθήκες παροχής νερού:0.1~0.3Mpa, καθαρό, μη διαβρωτικό, ροή τροφοδοσίας περίπου 50L/min.
• 5.2.6 Σύστημα εξαερισμού:Σύνδεση χωρίς επαφή με το σύστημα εξάτμισης του χρήστη, χωρητικότητα εξάτμισης μεγαλύτερη από 15m3/h.
• 5.2.7 Απαιτήσεις επιπέδου:Επίπεδο, χωρίς σημαντικές δονήσεις, αντοχή > 500Kg/m2.
• 5.2.8 Συνθήκες ισχύος:Δυνατότητα άνω των 160kVA, 3-φάση 5 καλωδίων, τάση 220/380V, συχνότητα 50Hz.
• 5.2.9 Τοποθεσία εγκατάστασης:4500 mm × 3500 mm × 4000 mm (W × H × D), περιοχή εγκατάστασης μεγαλύτερη από 18m2.

4.Συνήθεις συνθήκες λειτουργίας του εξοπλισμού

1. Περιβαλλοντικές συνθήκες: θερμοκρασία: 0-40oC, υγρασία ≤ 80%RH, χωρίς διαβρωτικά αέρια, χωρίς έντονες διαταραχές της ροής αέρα.
2. Ατμοσφαιρικές συνθήκες: ξηρός, καθαρός, χωρίς λάδι συμπιεσμένος αέρας, πίεση εργασίας 0,4-0,8 MPa, κατανάλωση αερίου30 -90 m³/h·
3. Σύστημα εξαερισμού: πρόσβαση χωρίς επαφή στο σύστημα άντλησης του χρήστη, αντλητική ικανότητα μεγαλύτερη από100m³/h
4. Απαιτήσεις εδάφους: οριζόντια, χωρίς προφανείς δονήσεις, αντοχή φορτίου600 Kg/m²;
5. Κατάσταση ισχύος(TBD): χωρητικότητα > 240kVA, 3 φάσεις 5 γραμμές, τάση 220 / 380V, συχνότητα 50Hz. γραμμή πυρός: κίτρινη, πράσινη, κόκκινη, γραμμή μηδέν: μπλε, γραμμή εδάφους: κίτρινο-πράσινο,
6. Τοποθεσία εγκατάστασης: 4000 χιλιοστά ×4000 mm × 5000 mm ((D×W×H), με περιοχή εγκατάστασης μεγαλύτερη από20m².

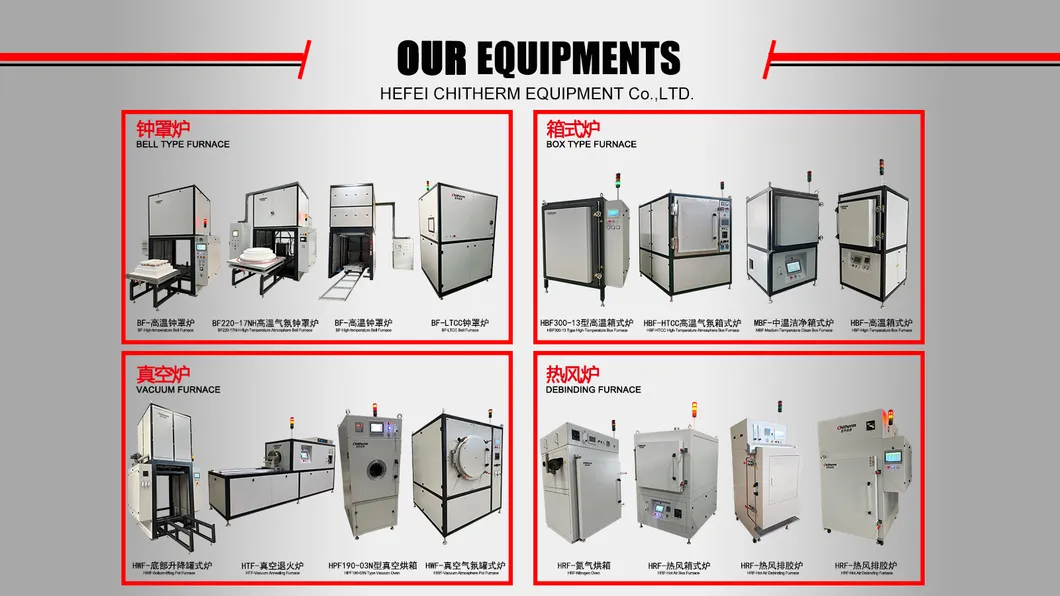

1-Τι προϊόντα προσφέρει η Chitherm;
